El objetivo de este artículo es conocer que son los puentes térmicos, su incidencia a nivel técnico y la importancia de su tratamiento, tanto a la hora de diseñar un nuevo edificio, como a la de plantear una rehabilitación ya que están relacionados directamente con la eficiencia energética y el confort de los usuarios.
La envolvente es uno de los elementos clave del edificio, que aparte de reflejar su identidad y su carácter final, debe contribuir al cumplimiento de una serie de exigencias normativas de acuerdo al Código Técnico de la Edificación; aspectos técnicos relevantes que van encaminados a contribuir en las condiciones de confort en el interior de las viviendas.

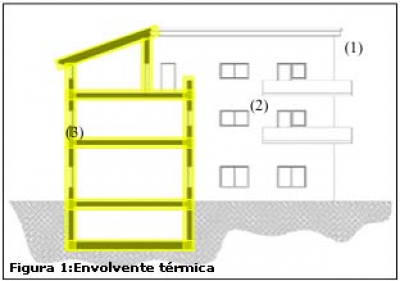

La envolvente es la parte del edificio con mayor exposición a los agentes externos, confina todos los espacios interiores habitables, los separa del ambiente exterior y los aísla térmica y acústicamente. Está formada básicamente por:
• Los cerramientos opacos (1): muros, suelos y cubiertas
• Los huecos (2): vidrios y marcos
• Los puentes térmicos (3): principalmente pilares y frentes de forjado
En nuestro país, el cerramiento opaco de la envolvente de los edificios ha experimentado multitud de transformaciones a lo largo de los años, adecuándose a los distintos estilos arquitectónicos y a las técnicas constructivas de cada momento. Se ha pasado de cerramientos con un gran espesor en los años 40, a la fachada convencional y más extendida, compuesta por 2 hojas, siendo los puentes térmicos un elemento al que se le ha prestado muy poca atención para la relevancia que tiene.
El Código Técnico de la Edificación, en su Documento Básico HE, sección HE1, define puente térmico como:
“Aquella zona de la envolvente térmica del edifico en la que se evidencia una variación de la uniformidad de la construcción, sea por un cambio del espesor del cerramiento o de los materiales empleados, por la penetración completa o parcial de elementos constructivos con diferente conductividad, por la diferencia entre el área externa e interna del elemento, etc., que conllevan una minoración de la resistencia térmica respecto al resto del cerramiento”.
La norma EN ISO 10211 define puente térmico como aquella parte del cerramiento de un edificio donde la resistencia térmica normalmente uniforme cambia significativamente debido a:
• Penetraciones completas o parciales en el cerramiento de un edificio, de materiales con diferente conductividad térmica
• Un cambio en el espesor de la fábrica
• Una diferencia entre las áreas internas o externas, tales como juntas entre paredes, suelos o techos
Un puente térmico es pues una zona de la envolvente en la que, por alguna razón, sus propiedades térmicas se ven mermadas considerablemente respecto al resto de la fachada.
Las termografías permiten captar la radiación infrarroja de los elementos, y transformarlas en un valor de temperatura, siendo este un método muy sencillo para observar el diferente comportamiento que tienen los elementos de la envolvente.
En la figura 2 se observa como dentro de los elementos que conforman la envolvente, los puentes térmicos son uno de los puntos más importantes por donde existe un mayor intercambio de energía entre el interior y el exterior del edificio, motivo por el cual se les debe prestar una especial atención y realizar un tratamiento adecuado.
En el análisis energético de la envolvente intervienen flujos de calor tridimensionales, si hacemos una simplificación a una sección del cerramiento, las líneas de flujo de calor se pueden suponer que van en perpendicular al cerramiento, teniendo un sentido u otro dependiendo de la estación en la que nos encontremos, invierno o verano.
En la figura 3 se muestra la situación ideal en la que el cerramiento opaco estuviese formado en toda su extensión por el mismo material, pero la realidad es otra puesto que existen puentes térmicos, zonas de la envolvente en la que se produce una variación de las propiedades del cerramiento, ya sea por un cambio de material o del espesor, por la penetración completa o parcial de elementos constructivos con diferente conductividad, etc.
En los puentes térmicos se produce un aumento de la densidad del flujo térmico, es decir, aparecen puntos en los que las pérdidas o ganancias de calor son mayores.
Cuando se habla de puentes térmicos en la envolvente del edificio se hace referencia básicamente a los siguientes elementos (figuras 4,5, y6):
El peso que tienen los puentes térmicos en una fachada dependerá del tipo de vivienda, tiene mayor relevancia en viviendas unifamiliares aisladas, donde pueden llegar a suponer el 30% de la superficie de la fachada, mientras que, en el caso de viviendas en edificios, la incidencia de éstos sobre la fachada se puede reducir prácticamente a la mitad.
En la figura 7 se puede observar como en el caso de una vivienda en un edificio al estar anexa a otras viviendas los puentes térmicos solo se presentan en la fachada principal y en el patio interior, mientras que en el caso de una vivienda unifamiliar aislada los puentes térmicos estarán presentes en las 4 fachadas.
La manifestación inmediata de los puentes térmicos en los edificios es una falta de aislamiento térmico, y por lo tanto un aumento de la transmitancia térmica local respecto al resto del cerramiento, favoreciendo la perdida de calor en ese punto, y por lo tanto disminuyendo la temperatura superficial del revestimiento interior. Es decir, provocan puntos fríos (figura 8) en invierno sobre los que se pueden originar condensaciones, si la temperatura desciende por debajo de la temperatura de rocío del ambiente.
En verano los puentes térmicos, no tienen un efecto tan indeseable como son las condensaciones o formaciones de moho que se pueden dar en invierno, pero sí que es un punto por donde el calor del exterior penetra hacia el interior, dando como resultado el efecto de pared caliente.
En el Documento de Apoyo al Documento Básico DB-HE Ahorro de energía (DA DB-HE/3), se exponen una serie de métodos, detallados y simplificados para el cálculo de puentes térmicos, la elección del método se hará en función de la información disponible, el nivel de modelización deseado y el uso final al que se destine el cálculo.
La solución más efectiva para el tratamiento de los puentes térmicos, tanto en obra nueva, y sobre todo en rehabilitación es la instalación de un Sistema de Aislamiento Térmico por el Exterior (SATE), ya que, es la manera más eficaz de aislar las zonas más sensibles del cerramiento.
