Zapatas Aisladas

Cimentaciones Superficiales

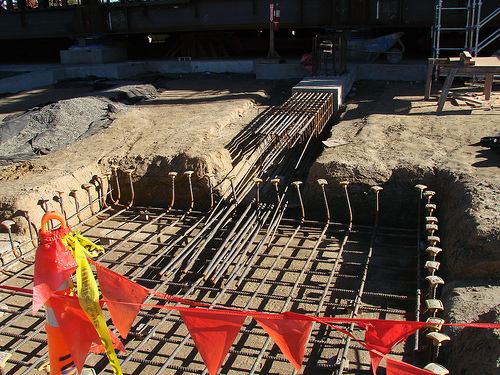

[http://www.flickr.com/photos/seat850/2054730990/ Zapata en proceso de Hormigonado]
Las Zapatas Aisladas son un tipo de Cimentacion Superficial que sirve de base de elementos estructurales puntuales como son los pilares; de modo que esta zapata amplia la superficie de apoyo hasta lograr que el suelo soporte sin problemas la carga que le transmite.

Las zapatas aisladas van arriostradas con riostras de hormigon armado de seccion inferior a la zapata.

Pueden ejecutarse de hormigon en masa, es decir sin armar, si las mismas tienen un canto considerable (son las denominadas zapatas macizas).

Armado de la parte inferior: Se realiza un mallazo conformado por barras cruzadas; la separacion entre barras no ha de superar los 30 cm.

Recubrimiento para evitar corrosiones: Separacion de las armaduras, entre 5 a 10 cm. del borde y del fondo de la zapata, dependiendo del tipo de hormigon utilizado y de las caracteristicas del terreno.

Barras: Se recomienda utilizar diametros de barras grandes, minimo del 12, ante posibles corrosiones.

La armadura longitudinal del pilar llega hasta el mallazo, por lo cual se colocan armaduras de espera iguales que las de los pilares.

Solape minimo: Considerar 30 veces el diametro de la barra mas gruesa del pilar.

Normativa referida a zapata aislada de hormigon en masa o armado como cimiento de soportes verticales: Norma Tecnologica NTE-CSZ

Diseno de Zapatas Aisladas

[]

Para construir una zapata aislada deben independizarse los cimientos y las estructuras de los edificios ubicados en terrenos de naturaleza heterogenea, o con discontinuidades, para que las diferentes partes del edificio tengan cimentaciones estables.

Conviene que las instalaciones del edificio esten sobre el plano de los cimientos, sin cortar zapatas ni riostras.

Para todo tipo de zapata, el plano de apoyo de la misma debe quedar empotrado 10 cm. en el estrato del terreno.

La profundidad del plano de apoyo se fija basandose en el informe geotecnico, sin alterar el comportamiento del terreno bajo el cimiento, a causa de las variaciones del nivel freatico o por posibles riesgos debidos a las heladas. Es conveniente llegar a una profundidad minima por debajo de la cota superficial de 50 u 80 cm. en aquellas zonas afectadas por estas variables.

En el caso que el edificio tenga una junta estructural con soporte duplicado (dos pilares), se efectua una sola zapata para los dos soportes.

Conviene utilizar hormigon de consistencia plastica, con aridos de tamano alrededor de 40 mm.

En la ejecucion, y antes de echar el hormigon, disponer en el fondo una capa de hormigon pobre de aproximadamente 5 cm de espesor, antes de colocar las armaduras.
