Trasdosado Interior Tipo Mixto

Nota: Este artículo ha sido creado gracias a la AFELMA en el marco del Programa de Afiliados de la Construpedia. El contenido está disponible en el sitio web de AFELMA

¡Atención! Esté artículo está sujeto a Derechos de Autor.

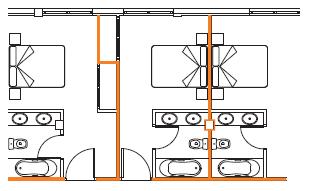

Elementos de separación verticales que separan unidades de uso diferente, o de estas con zonas comunes, recintos de instalaciones o de actividad . Separación de viviendas, de habitaciones de hotel, hospitales, cuartos de instalaciones, etc. Cuando solo puede actuarse por un lado (rehabilitación, reformas, etc.).

Obra de fábrica sin bandas elásticas, trasdosado de entramado portante a una cara. (Tipo 1 s/DB-HR)

Memoria descriptiva

Trasdosado autoportante PYL ___/___ (___) LM, arriostrado a la cara interior de una fábrica de ladrillo
___ de ___cm de espesor, ___(1) al muro guarnecida ambas caras con 12 mm de yeso con un peso total
de ___kg/m2, y formado por una estructura metálica portante de ___mm de espesor y a ___mm de
modulación a ejes, a cuyo lado interno se atornilla ___placa de yeso laminado de ___mm de espesor
dando un ancho total de trasdosado terminado de ___mm. Parte proporcional de tornillería, pastas y cintas
para juntas, anclajes para suelo y techo, juntas o bandas estancas, etc. Totalmente terminado, listo para
imprimar y decorar. Alma con lana mineral de 40/50 mm de espesor. Ancho total de la unidad variable.

(1) arriostrada/independiente

Ladrillo cerámico hueco doble

Ladrillo hueco doble de 8 cm sin guarnecido.

Aislamiento acústico Rw(C;Ctr)dB (RA-dB(A))	Peso medio aproximado (Kg/m²)	Aislamiento térmico R(m² K/W)	Referencia ensayo
Rw= 38 (0;-3)dB R_A= 38,5 dBA	84	0,52	CTA-046/09 AER

LHD trasdosado PYL 63/600(48) LM

Trasdosado autoportante PYL 63/600 (48) LM (15+48).
Ladrillo hueco doble de 8 cm.
Lana mineral 40/50 mm.
Trasdosado arriostrado a la fábrica.

Aislamiento acústico Rw(C;Ctr)dB (RA-dB(A))

Peso medio aproximado (Kg/m²)

Aislamiento térmico R(m² K/W)

Referencia ensayo

Rw=57 (-2;-6)dB
R_A= 55,8 dBA

89,7

0,71+R_AT

CTA-047/09 AER

Δ RA= 17,3 dBA

Incremento acústico trasdosado

Anexo

CTA-047/09 AER

Ladrillo cerámico hueco doble

Guarnecido de yeso de 12 mm.
Ladrillo hueco doble de 8 cm sin guarnecido.
Guarnecido de yeso de 12 mm.

Aislamiento acústico Rw(C;Ctr)dB (RA-dB(A))	Peso medio aproximado (Kg/m²)	Aislamiento térmico R(m² K/W)	Referencia ensayo
Rw= 43 (-1;-4)dB R_A= 42,7 dBA	103,50	0,52	CTA-108/08 AER

LHD trasdosado PYL 63/600(48) LM

Trasdosado autoportante PYL 63/600 (48) LM (15+48).
Guarnecido de yeso de 12 mm.
Ladrillo hueco doble de 8 cm.
Guarnecido de yeso de 12 mm.
Lana mineral 40/50 mm.
Trasdosado arriostrado a la fábrica.

Aislamiento acústico Rw(C;Ctr)dB (RA-dB(A))

Peso medio aproximado (Kg/m²)

Aislamiento térmico R(m² K/W)

Referencia ensayo

Rw=59 (-2;-5)dB
R_A= 58,2 dBA

117,8

0,71+R_AT

CTA-120/08 AER

Δ RA= 15,5 dBA

Incremento acústico trasdosado

Anexo

CTA-120/08 AER

LHD trasdosado PYL 78/600(48) LM

Trasdosado autoportante PYL 78/600 (48) LM (15+15+48).
Guarnecido de yeso de 12 mm.
Ladrillo hueco doble de 8 cm.
Guarnecido de yeso de 12 mm.
Lana mineral 40/50 mm.
Trasdosado arriostrado a la fábrica.

Aislamiento acústico Rw(C;Ctr)dB (RA-dB(A))

Peso medio aproximado (Kg/m²)

Aislamiento térmico R(m² K/W)

Referencia ensayo

Rw=61 (-2;-6)dB
R_A= 59,6 dBA

129,9

0,77+R_AT

CTA-126/08 AER

Δ RA= 16,9 dBA

Incremento acústico trasdosado

Anexo

CTA-126/08 AER

1/2 Pie ladrillo cerámico hueco doble

Guarnecido de yeso de 12 mm.
1/2 Pie ladrillo hueco doble
Guarnecido de yeso de 12 mm.

Aislamiento acústico Rw(C;Ctr)dB (RA-dB(A))	Peso medio aproximado (Kg/m²)	Aislamiento térmico R(m² K/W)	Referencia ensayo
Rw= 47 (-1;-4)dB R_A= 46,6 dBA	151	0,71	CTA-290/05/AER-1

1/2 pie LHD trasdosado PYL 63/600(48) LM

Trasdosado autoportante PYL 63/600 (48) LM (15+48).
Guarnecido de yeso de 12 mm.
1/2 Pie de ladrillo hueco doble.
Guarnecido de yeso de 12 mm.
Lana mineral 40/50 mm.
Trasdosado arriostrado a la fábrica.

Aislamiento acústico Rw(C;Ctr)dB (RA-dB(A))

Peso medio aproximado (Kg/m²)

Aislamiento térmico R(m² K/W)

Referencia ensayo

Rw=62 (-2;-7)dB
R_A= 61,4 dBA

166

0,71+R_AT

CTA-290/05 AER-2

Δ RA= 14,3 dBA

Incremento acústico trasdosado

Anexo

CTA-290/05 AER-2

1/2 pie LHD trasdosado PYL 78/600(48) LM

Trasdosado autoportante PYL 78/600 (48) LM (15+15+48).
Guarnecido de yeso de 12 mm.
1/2 Pie de ladrillo hueco doble.
Guarnecido de yeso de 12 mm.
Lana mineral 40/50 mm.
Trasdosado arriostrado a la fábrica.

Aislamiento acústico Rw(C;Ctr)dB (RA-dB(A))	Peso medio aproximado (Kg/m²)	Aislamiento térmico R(m² K/W)	Referencia ensayo
Rw= >62 (-2;-9)dB R_A= ≥ 61,4 dBA	177	0,77+R_AT	s/CTA-290/05
Δ RA= >16,9 dBA	Incremento acústico trasdosado	Incremento acústico trasdosado	s/Anexo CTA-290/05 AER-2

Ladrillo cerámico perforado

Guarnecido de yeso de 12 mm.
Ladrillo de 1/2 Pie perforado.
Guarnecido de yeso de 12 mm.

Aislamiento acústico Rw(C;Ctr)dB (RA-dB(A))	Peso medio aproximado (Kg/m²)	Aislamiento térmico R(m² K/W)	Referencia ensayo
Rw= 48 (-1;-4)dB R_A= 47,7 dBA	161,30	0,49	CTA107/08 AER

1/2 pie trasdosado autoportante PYL 63/600(48) LM

Trasdosado autoportante PYL 63/600 (48) LM (15+48).
Guarnecido de yeso de 12 mm.
Ladrillo de 1/2 Pie perforado.
Guarnecido de yeso de 12 mm.
Lana mineral 40/50 mm.
Trasdosado arriostrado a la fábrica.

Aislamiento acústico Rw(C;Ctr)dB (RA-dB(A))	Peso medio aproximado (Kg/m²)	Aislamiento térmico R(m² K/W)	Referencia ensayo
Rw= 64 (-2;-7)dB R_A= ≥ 62,5 dBA	175,6	0,68+R_AT	CTA-119/08 AER
Δ RA= >14,8 dBA	Incremento acústico trasdosado	Incremento acústico trasdosado	Anexo CTA-119/08 AER

LHD Trasdosado autoportante PYL 78/600(48) LM

Trasdosado autoportante PYL 78/600 (48) LM (15+15+48).
Guarnecido de yeso de 12 mm.
Ladrillo de 1/2 Pie perforado.
Guarnecido de yeso de 12 mm.
Lana mineral 40/50 mm.
Trasdosado arriostrado a la fábrica.

Aislamiento acústico Rw(C;Ctr)dB (RA-dB(A))	Peso medio aproximado (Kg/m²)	Aislamiento térmico R(m² K/W)	Referencia ensayo
Rw= 65 (-2;-6)dB R_A= ≥ 64,0 dBA	187,70	0,74+R_AT	CTA-127/08 AER
Δ RA= >16,3 dBA	Incremento acústico trasdosado	Incremento acústico trasdosado	Anexo CTA-127/08 AER
