Nota: Este artículo ha sido creado y revisado gracias al Profesor Zamora – ESTAV (UPC) en el marco del Programa de Especialistas de la Construpedia.

Dentro de los Materiales de Construcción de Interiores se encuentran los Tabiques y dentro estos, encontramos los tabiques con estructura diferenciada.

Como evolución de las estructuras de madera surgen los tabiques formados por una estructura diferenciada resistente de perfiles de madera o metal revestidos total o parcialmente por paneles de vidrio, metal, cartón-yeso, madera, etc. El espacio interior remanente permite paso de instalaciones y el relleno con fibras materiales.

TIPOS

• Sistemas prefabricados

• Sistemas modulares

Sistemas Prefabricados

Son, sistemas de tabiques de estructura diferenciada en los que la totalidad del elemento constructivo permanece oculta finalmente por el revestimiento. Esto permite que tanto la perfilería como las placas se corten y se acoplen a pie de obra para ajustarse a las medidas finales.

SUBTIPOS

• Sistema de cartón-yeso

• Sistema de fibra-yeso

Sistemas Prefabricados de Cartón-Yeso

Forma y naturaleza material

Son placas de cartón-yeso atornilladas directamente a entramados ocultos de perfiles verticales y horizontales. Los paneles son de cartón-yeso (yeso laminado) y los perfiles resistentes de acero galvanizado.

Las placas de cartón-yeso o yeso laminado están formadas por una anima de yeso recubierta por las dos caras de una celulosa (cartón) multicapa. Según la norma UNE 102.023.

Puesta en obra

Consultar fabricante de cada sistema: Replanteo de la estructura según la regularidad establecida, fijación de las placas, rejuntado de las juntas y empastado de las cabezas de los tornillos.

Límites de uso

Consultar fabricante

Tipología de placas

Standard	Ánima de yeso convencional revestida de cartón
Contrafuego	En él anima de yeso se añaden fibras de vidrio para aumentar el tiempo de RF al fuego.
Hidrófugas	Las dos caras de celulosa se han tratado con siliconas hidrorepelentes (absorción superficial < 160 gr agua / 2 horas m2 ) según UNE 102.035
Resistentes al agua	A la anima de yeso se le añaden aceites y siliconas. Todas las placas son hidrorepelentes. Admite su colocación a la semi-intemperie (absorción por inmersión< 5 % peso agua / 2 horas m2 )
Dureza reforzada	Tratamiento para dotarla de mayor resistencia al impacto (pues es más densa) (ensayo según UNE 102.035)
Incombustible	Las dos capas de celulosa superficial se han substituido por velos continuos de tejido de fibra de vidrio.

Todas ellas admiten también incorporar otros acabados como:

Barrera de vapor	Adosando una lámina específica (UNE 102.203) tipos aluminio o polietileno
aislamiento térmico	Adosando una capa específica (EPS o lana de roca)
Lámina decorativa	Adosando ya un acabado definitivo de laminado de vinilo

Formatos

Las dimensiones estándares de placa son:

grosor (mm)	altura (mm)	ancho (mm)
6.5, 9.5, 10, 12.5, 13, 15, 18, 19, 23	2400 a 3000	600, 900, 1200

Características básicas

Densidad	800 kg / m3
Coeficiente dilatación	15 x 10-6 m / m ºC
Conductividad térmica	0’18 W / m ºC
Reacción al fuego	M1
Resistencia a la flexión (ensayo UNE 102.023)	Variable según tipos de placa y dirección longitudinal o transversal el ensayo

•

  Tipos de bordes longitudinales de las placas.

•

  Perfilería oculta.

•

  Puesta en obra

•

  Tornillos. FUENTE: PLADUR.

Formatos de tabiques con placa simple

GROSOR cm	ALTURA máx. cm	ANCHO cm	PESO kg /m2	CARACTERÍSTICAS
13+34+13 =72	250	separación montantes 60	37,21	R= 1,81 m2 h ºC/Kcal 40 dB(A) Con fibra de vidrio R= 0,66 m2 h ºC/Kcal 36 dB(A) Sin fibra de vidrio RF = 60 placa standard
13+46+13 =72	290	separación montantes 40	23,50	R= 1,73 m2 h ºC/Kcal 39,5 dB(A) Con fibra de vidrio R= 0,62 m2 h ºC/Kcal 35 dB(A) Sin fibra de vidrio RF = 30 placa standard
15+46+15 =76	290	separación montantes 40	27,49	R= 1,76 m2 h ºC/Kcal 43,5 dB(A) Con fibra de vidrio R= 0,65 m2 h ºC/Kcal 38 dB(A) Sin fibra de vidrio RF = 30 placa standard
	320	separación montantes 60	26,77
19+46+19 =84	330	separación montantes 40	38,27	R= 1,81 m2 h ºC/Kcal 40,5 dB(A) Con fibra de vidrio R= 0,70 m2 h ºC/Kcal 36 dB(A) Sin fibra de vidrio RF = 60 placa standard
		separación montantes 60	37,54
13+70+13 =96	max. 340	separación montantes 40	23,87	R= 1,73 m2 h ºC/Kcal 39,5 dB(A) Con fibra de vidrio R= 0,62 m2 h ºC/Kcal 36 dB(A) Sin fibra de vidrio RF = 30 placa standard
15+70+15 = 100	max. 380	separación montantes 40	27.86	R= 1,76 m2 h ºC/Kcal 45,5 dB(A) Con fibra de vidrio R= 0,65 m2 h ºC/Kcal 43 dB(A) Sin fibra de vidrio RF = 30 placa standard
	max. 340	separación montantes 60	27,06
19+70+19 = 108	max. 400	separación montantes 40	37,96	R= 1,81 m2 h ºC/Kcal 47 dB(A) Con fibra de vidrio R= 0,70 m2 h ºC/Kcal 37 dB(A) Sin fibra de vidrio RF = 60 placa standard
	360	separación montantes 60	37,83
15+90+15 = 120	max. 430	separación montantes 40	28,58	R= 1,76 m2 h ºC/Kcal 45,5 dB(A) Con fibra de vidrio R= 0,64 m2 h ºC/Kcal 43 dB(A) Sin fibra de vidrio RF = 30 placa standard
	390	separación montantes 60	27,53
19+90+19 = 128	max. 460	separación montantes 40	39,36	R= 1,81 m2 h ºC/Kcal 47 dB(A) Con fibra de vidrio R= 0,69 m2 h ºC/Kcal 37 dB(A) Sin fibra de vidrio RF = 60 placa standard
	420	separación montantes 60	38,30

Formatos de tabique con placa doble y triple

13+13+46+13+13 = 98	max 350	separación montantes 40	43,45	R= 1,88 m2 h ºC/Kcal 52,5 dB(A) Con fibra de vidrio R= 0,78 m2 h ºC/Kcal 44,5 dB(A) Sin fibra de vidrio RF = 60 placa standard
	330	separación montantes 60	42,73
15+15+46+15+15 = 106	max 390	separación montantes 40	51,43	R= 1,94 m2 h ºC/Kcal 51 dB(A) Con fibra de vidrio R= 0,84 m2 h ºC/Kcal 44,5 dB(A) Sin fibra de vidrio RF = 90 placa standard
	max 370	separación montantes 60	50,71
15+15+46+15+15 = 106	max 390	separación montantes 40	51,43	R= 1,94 m2 h ºC/Kcal 51 dB(A) Con fibra de vidrio R= 0,84 m2 h ºC/Kcal 44,5 dB(A) Sin fibra de vidrio RF = 90 placa standard
	max 370	separación montantes 60	50,71
13+13+70+13+13 = 122	max 440	separación montantes 40	43,82	R= 1,88 m2 h ºC/Kcal 53 dB(A) Con fibra de vidrio R= 0,77 m2 h ºC/Kcal 47 dB(A) Sin fibra de vidrio RF = 90 placa standard
	400	separación montantes 60	43,02
15+15+70+15+15 = 130	max 460	separación montantes 40	51,80	R= 1,94 m2 h ºC/Kcal 54 dB(A) Con fibra de vidrio R= 0,83 m2 h ºC/Kcal 48,5 dB(A) Sin fibra de vidrio RF = 90 placa standard
	4,2	separación montantes 60	51,00
15+15+90+15+15 = 160	max 530	separación montantes 40	52,5	R= 1,94 m2 h ºC/Kcal 55 dB(A) Con fibra de vidrio R= 0,83 m2 h ºC/Kcal 49 dB(A) Sin fibra de vidrio RF = 90 placa standard
	490	separación montantes 60	51,47
13+13+46+46+13+13 = 144		separación montantes 60	44.71	R= 2.11 m2 h ºC/Kcal, 60.0 dB(A) Con fibra de vidrio R= 0.78 m2 h ºC/Kcal, 50.0 dB(A) Sin fibra de vidrio RF = 90 placa standard
15+15+46+46+15+15 = 152		separación montantes 60	52.69	R= 2.16 m2 h ºC/Kcal, 52 dB(A) Con fibra de vidrio R= 0.83 m2 h ºC/Kcal, 66.5 dB(A) Sin fibra de vidrio RF = 120
15+15+15+70+70+15+15+15 Total = 230		separación montantes 60	77.25	R= 2.34 m2 h ºC/Kcal 60.5 dB(A) Con fibra de vidrio R= 1.02 m2 h ºC/Kcal 74.5 dB(A) Sin fibra de vidrio RF = 180

Sistemas Prefabricados de Fibra-Yeso

Forma y naturaleza material

Son tabiques formados por placas de yeso obtenidas por una mezcla homogénea de yeso escayola y fibra de celulosa de recuperación (80 / 20 %) con otros aditivos (reguladores de presa y de calidades superficiales):

Puesta en obra

Los paneles se fijan a la estructura del entramado oculto con clavos o tornillos.
Las juntas y las cabezas de las fijaciones se rellenan con pasta tapajuntas sin aplicación de vendas o tiras de papel.
Admite el mecanizado de la cara y cantos de la placa.
Al instalar las placas hay que respetar siempre una separación del suelo de 10-15 mm.

Límites de uso

Consultar fabricante

Acabados

Admite acabados de pintura, empapelado, embaldosado, encolado, etc. Sin necesidad de imprimación.

Formatos

APLICACIÓN	GROSOR cm	ALTURA cm	ANCHO cm	OBSERVACIONES	CARACTERÍSTICAS
	10 12.5 18	125	100	Alta resistencia al impacto. Baja deformabilidad para humedecer. Alta flexibilidad

•

  FUENTE: Fermacell

•

  FUENTE: Fermacell

•

  FUENTE: Fermacell

Sistemas Modulares

Son sistemas de tabiques de estructura diferenciada en las que o bien la estructura o bien los paneles de cerramiento permanecen vistos por la cual cosa los trabajos de ajuste dimensional se hacen en taller para posteriormente montarlas en la obra. Es por eso que se modulan previamente con tal de disminuir al máximo estos trabajos que generan mermas y posibilidad de errores.

Sistemas diferenciados según el grueso de la perfilería base:

45 mm:

Estructura vista de perfiles resistentes de 45 mm de grueso en la que se insertan unos paneles monolíticos de cerramiento, situados en los ejes. Es una solución ligera, simple y con limitadas prestaciones. La evolución del mercado hacia soluciones más exigentes ha propiciado el desarrollo de la mampara de 75 mm.

75 mm:

Aprovechando la misma perfilería y el panelado del perfil de 45 mm por las dos caras se obtiene una mampara de perfilería oculta y con una cámara interior que permite colocar un producto aislante y ubicar los conductos de alguna instalaciones.

80 mm:

El desarrollo de nuevos tipos de paneles (vidrio y cartón-yeso), el aumento de la inercia de los perfiles y la incorporación de las uniones desmontables (clips, lambetes) generan la creación de un tipo nuevo que por ahora es el estándar central del mercado. La ocultación definitiva de la estructura ha permitido la utilización de los perfiles de chapa galvanizada plegada, más estables al fuego que los aluminios.

100 mm:

Es el tipo mas alto de prestaciones en este momento y el que representa un mejor comportamiento acústico, estabilidad, rigidez y desmontabilidad. El aumento de grueso permite también establecer sistemas de uniones con contactos elásticos.

SUBTIPOS

• Perfilería vista monopanel ( 45 mm )

• Perfilería oculta bipanel ( 75 mm )

• Perfilería vista bipanel ( 80 mm )

• Perfilería integrada bipanel ( 100 mm )

Perfilería Vista Monopanel / 45 mm

Forma y naturaleza material

Paneles simples fijados a un entramado visto de perfiles verticales y horizontales.

Puesta en obra

Consultar fabricante

Límites de uso

Consultar fabricante

Acabados

Perfilería de aluminio anodizado o lacado. Paneles de tablero aglomerado con acabado de melamina, vinilo, HPL, chapa de madera o vidrio.

Formatos

APLICACIÓN	GROSOR cm	ALTURA cm	ANCHO cm	OBSERVACIONES	CARACTERÍSTICAS
Divisiones sencillas y simples, (provisionales)	45	250 270 300	103.7 120.0	Perfil de aluminio grueso 45 mm; Panel de madera aglomerada grueso 16 mm, revestidos con melamina; vidrio transparente o carglas (4mm)	R= 25 dB peso superficial: 15 -20 kg / m2

Otras características

Estructura	Aluminio
	Acero galvanizado
Panelado	Cartón-yeso + PVC / textil
	Aglomerado + melamina / chapa madera / estratificado
Envidriado oberturas (ribete caucho)	Sencillo < 10 mm
	Laminar
No alojan	Armarios
	Cortinas
	Instalaciones

Perfilería Oculta Bipanel / 75 mm

Forma y naturaleza material

Paneles fijados a un entramado de perfiles verticales y horizontales. La perfilería permanece oculta, en colocar doble panel o vidrio. Incorpora módulos especiales para oberturas fijas (ventanas) o practicables (puertas).

Puesta en obra

Los paneles pueden ser de madera aglomerada, estratificada, o maderas nobles etc. De 13 mm de grueso y quedan fijos y suspendidos de la estructura por un sistema de zetas interiores. Los bastimentos de módulos de vidrio tienen un ribete perimetral para facilitar el desmontaje.

Límites de uso

Consultar fabricante

Acabados

Perfilería de aluminio anodizado o lacado. También perfileria de madera. Paneles de tablero aglomerado con acabado de melamina, vinilo, HPL, chapa de madera o vidrio.

Formatos

APLICACIÓN	GROSOR cm	ALTURA cm	ANCHO cm	OBSERVACIONES	CARACTERÍSTICAS
	77	250 270 300	100 120	Perfil de aluminio grueso 45 mm: Doble panel madera, grueso 16+45+16 mm	R= 31 – 42 dB Aislamiento interior de fibra de vidrio
	82	207.5 – 400	104.5	Perfil de aluminio extrudido, grueso 50 mm Doble panel de madera, grueso 16+50+16	R= 41.5 – 46 dB Peso: 30 – 40 kg /m2 Aislamiento interior de fibra de vidrio

Perfilería Vista Bipanel / 80 mm

Forma y naturaleza material

Paneles dobles fijados a un entramado de perfiles verticales y horizontales. La perfilería permanece parcialmente vista para facilitar el montaje del doble panel o doble vidrio. Incorpora módulos especiales para oberturas fijas (ventanas) o practicables (puestas).

Puesta en obra

La estructura interna es totalmente independiente de la estructura de puertas y ventanas, y se unen mediante tornillos.
La perfilería, igual que en el resto de sistemas, es de aluminio extrudido de 1,5 mm de grueso máximo, y todos los elementos están fijados entre sí con piezas de unión sin necesidad de canalización.
Los paneles, tanto de aglomerado como de cartón-yeso, se fijan mediante tapetas, lisas o acanaladas, en forma de clip.

Límites de uso

Consultar fabricante

Acabados

Pefilería de aluminio anodizado o acero lacado. Laminados de vinilo, HPL, chapa de madera, melamina, etc.

Formatos

APLICACIÓN	GROSOR cm	ALTURA cm	ANCHO cm	OBSERVACIONES	CARACTERÍSTICAS
	70 mm			Perfil de aluminio extrudido, grueso 70 mm Doble panel de madera con, grueso 10+50+10 mm	Aislamiento interior de fibra de vidrio
	80 mm	250 275 300 325 350	120	Perfil de aluminio extrudido, grueso 80 mm Panel doble de madera aglomerada, grueso 16+48+16 mm	23 – 28 kg/m2 R= 41.3 dBA RF = 15 Aislamiento interior de fibra de vidrio
	80 mm	250 270 300	100 120	Perfil de aluminio extrudido, grueso 80 mm Panel doble de madera aglomerada o cartón-yeso, grueso 16+48+16 mm	R= 38.5 – 40.5 dBA Aislamiento interior de fibra de vidrio
	90 mm			Perfil de aluminio extrudido, grueso 90 mm Panel doble de madera aglomerada, grueso 10+54+10 mm	R= 35 – 36 dB Aislamiento interior de fibra de vidrio

•

  Sistema doble panel. FUENTE: Sistemas BAL S.A.

•

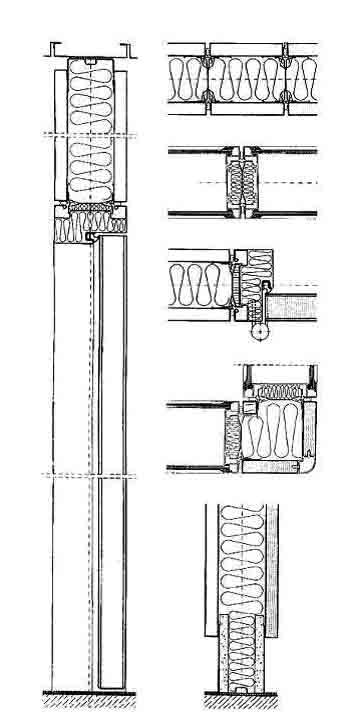

  Sección vertical panel envidriado.

•

  Sección vertical panel opaco. FUENTE: Sistemas BAL S.A.

•

  Sección horitzontal panel envidriado.

•

  Sección horitzontal panel opaco y esquina. FUENTE: Sistemas BAL S.A.

Perfilería Integrada Bipanel

Forma y naturaleza material

Paneles fijados a un entramado de perfiles metálicos ocultos verticales y horizontales. Cerramiento de doble panel o doble vidrio y cámara interior rellena de lana mineral. Incorpora módulos especiales para oberturas fijas o practicables. Prevén pasos especiales para instalaciones, lugares donde colgar estanterías, formación de armarios, etc.

Puesta en obra

Consultar fabricante.
Algunos sistemas admiten totalmente o parcial la reinstalación e intercanviabilidad permanente de los módulos.

Límites de uso

Consultar fabricante

Acabados

Panel de tableros de madera o yeso con revestimientos decorativos de melamina, pvc, madera, …

Formatos

APLICACIÓN	GROSOR cm	ALTURA cm	ANCHO cm	OBSERVACIONES	CARACTERÍSTICAS
	80 mm	270 310 +/- 2	120	Perfiles ocultos de acero galvanizado Paneles de yeso revestido de vinilo, grueso 12 mm 12+50+12 mm	Peso: 24.6 kg / m2 Aislamiento interior de lana de roca R= 42 dBRF 60
	80 mm	270 210 +/- 2	120	Perfiles de acero galvanizado Paneles de yeso y de madera aglomerada, grueso 12 mm 12+50+12 mm	Peso: 20.5 kg / m2 Aislamiento interior de lana de roca R= 41.3 dB
	85 mm	207.5 400 +/- 2	104.5	Combinación perfiles de aluminio, interior 50×30 y exterior 85×30 Paneles madera aglomerada grueso 16 mm; 16+50+16 mm	30 – 40 kg/m 241.5 – 46 dBA Aislamiento interior de fibra de vidrio

	Accesorios	Bandas neopreno a todos los contactos panel – estructura (acústico, impacto, …)
		Fijación para el clipado desmontable Punto a punto Punto a guía
	Estructura principal	acero galvanizado oculta
	Estructura secundaria	aluminio anodizado zócalo instalaciones
	Panelado	melamina peso 120 gr / m2 grueso 20 mm M1

•

  Detalle zócalo superior, zócalo inferior y montantes. FUENTE: Sèrie BAL 82. Sistemas BAL S.A.

•

  Integración de mobiliario y tabique. FUENTE: Sèrie BAL 82. Sistemas BAL S.A.

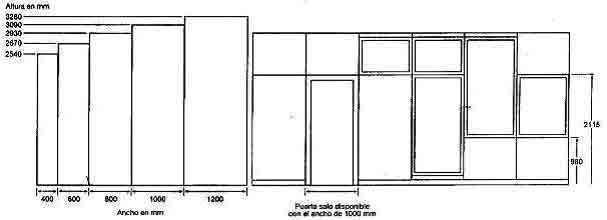

Coordinación modular del sistema.

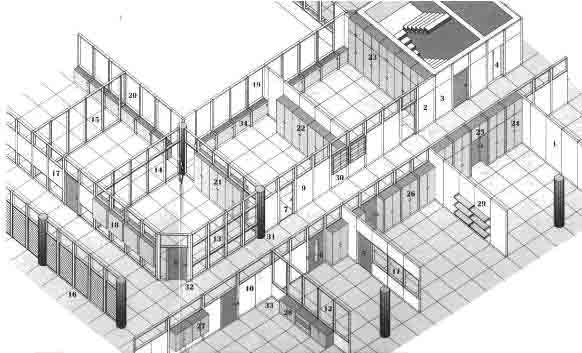

Combinatoria de los módulos.
1-Tabique ciego 2-Tabique ciego con tarja 3-Revestimiento de paredes (tabique lateral con junta transversal) 4-Revestimiento de paredes 5-Modulo de puerta 6-Módulo de puerta con sección vidriada 7-Módulo de puerta de vidrio 8-Módulo de puerta con elemento lateral de vidrio 9-Tabique con envidriado superior 10-Tabique con envidriado superior horizontal	11-Módulo central de vidrio 12-Módulo tarja inferior, resto vidrio 13-Módulo de vidrio (tríptico) 14-Módulo de vidrio (díptico) 15-Módulo de vidrio en la totalidad 16-Módulo de vidrio con persianas 17-Tabique de vidrio con parte central compacta 18-Tabique de vidrio con armario integrado 19-Modulo de fachada-tabique 20-Modulo de fachada envidriado 21-Armario divisorio con parte	22-Armario adosado a divisoria 23-Armario con altillo 24-Armario modular independiente altura puerta 25-Armario altillo – módulo puerta 26-Armario modular independiente 27-Armario colgado – axial 28-Armario bajo 29-estanterías 30-Vitrina colgada 31-Columna 32-Esquina 135 º 33-Pieza T 34-Pieza cobertura «fancoils»

•

  Estructura superior e inferior. FUENTE: Arlex.

•

  Secciones horizontales. FUENTE: Arlex.

•

  Secciones verticales. FUENTE: Arlex.
