PO-009. Excavación de Zanja para Cimentación Contínua. Comprobaciones Previas al Hormigonado

Itl logo.gifNota: Este artículo ha sido creado gracias al Institut Tecnològic de Lleida en el marco del Programa de Afiliados de la Construpedia. El contenido está disponible en el sitio web del Institut Tecnològic de Lleida

¡Atención! Esté artículo está sujeto a Derechos de Autor.

Replanteo zanja

OK si variaciones ≥ ± 1/20 del espesor del muro donde tiene que apoyarse
KO si variaciones > ± 1/20 del espesor del muro donde tiene que apoyarse

Dimensiones

  • Anchura
  • Longitud
  • Altura
  • Limpieza
  • Planeidad

OK si medidas ≥ a las nominales y el fondo está limpio y nivelado
KO si medidas < a las nominales o el fondo no está limpio ni nivelado

Hormigón de limpieza

  • Planeidad
  • Espesor > 10 cm

OK si hay, tiene un espesor > a 10 cm y está nivelado
KO si no hay, tiene un grosor < a 10 cm, o está mal nivelado

Recubrimiento

Si la zanja de cimentación está armada

OK dependiendo de la agresividad del terreno. Si hay hormigón de limpieza mínimo 25 mm (exposición IIa). Sin hormigón de limpieza, mínimo 70 mm
KO dependiendo de la agresividad del terreno. Si hay hormigón de limpieza inferior a 25 mm (exposición IIa) o sin hormigón de limpieza inferior a 70 mm.

Separadores

  • Plástico
  • Hormigón
  • Mortero
  • Otros

OK si medidas ≥ a las nominales y el material del separador es plástico, hormigón o mortero.
KO si medidas < a las nominales y el material del separador no es plástico, hormigón o mortero.

Armaduras

  • Tipo
  • Diámetros
  • Número
  • Longitud
  • Situación

OK si el tipo de acero, diámetros, número, longitud y situación son coincidentes con las especificaciones del proyecto
KO si algún parámetro no coincide con los del proyecto

Separación entre barras aisladas

OK si la distancia entre barras aisladas es superior a 2 cm, superior al diámetro de la barra más grande y /o superior a 1,25 veces el tamaño máximo del árido.
KO si la distancia entre barras aisladas no es superior a 2 cm, inferior al diámetro de la barra más grande y /o inferior a 1,25 veces el tamaño máximo del árido.

Separación entre grupos de barras

Se define como grupo de barras a dos o más barras puestas en contacto (máximo tres). En este caso el diámetro equivalente de cada grupo se calcula a partir de la sección equivalente dada por la suma de las áreas de las barras que forman el grupo.

OK si la distancia entre grupos de barras es superior a 2 cm, superior al diámetro equivalente del grupo de barras y/o superior a 1,25 veces el tamaño máximo del árido.
KO si la distancia entre barras aisladas no es superior a 2 cm, inferior al diámetro equivalente del grupo de barras y /o inferior a 1,25 veces el tamaño máximo del árido.

Empalmes I

Como norma general, los empalmes, se distanciaran unos de los otros de manera que sus centros queden separados, en la dirección de las armaduras, una longitud igual o superior a lb.

Datos previos y/o parámetros a calcularFuente de información
Lb = Longitud de anclaje.Parámetro a calcular

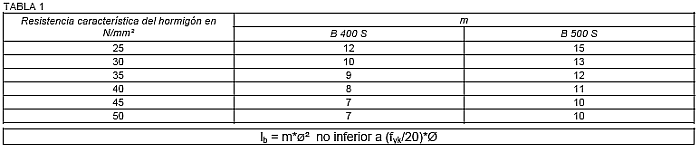

m = Coeficiente numérico función del tipo de acero y características del

hormigón. || Tabla 1

fyk = Resistencia característica del hormigónProyecto.

OK si se cumplen los requisitos
KO si no se cumplen los requisitos

Empalmes II

El empalme de armaduras puede efectuarse por longitud o por soldadura. El empalme se llevará a cabo colocando las barras una al lado de la otra, con una separación entre ellas de 4 Ø como máximo. La longitud se calcula de acuerdo con:

Datos previos y/o parámetros a calcularFuente de información
Ls = Longitud de empalme.Parámetro a calcular

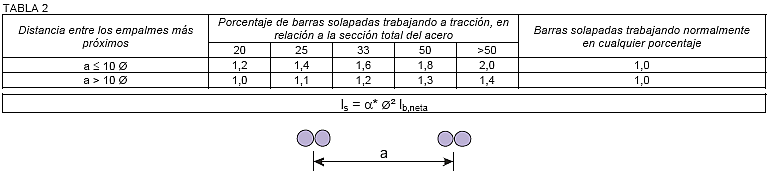

α = Coeficiente función del porcentaje de armadura solapada en una sección respecto a la sección total de acero de esta misma sección, de la distancia transversal entre empalmes y del tipo de esfuerzo de la barraTabla 2
lb,neta = Longitud neta de anclaje que es la longitud de anclaje multiplicada por el área de la sección de la armadura en tracción, dividida por la sección real del aceroNo será inferior a 10 Ø, 15 cm o a la

tercera parte de la longitud básica de anclaje por barras traccionadas


OK si se cumplen los requisitos
KO si no se cumplen los requisitos
