Se denomina Seccion en I con alas inclinadas, Perfil I normal o Doble T normal (IPN), al producto cuya seccion tiene forma de I, denominada doble T.
Los perfiles IPN se definen de acuerdo con las siguientes normas:
- UNE 36521:1996 – Productos de Acero. Seccion en I con alas inclinadas (antiguo IPN). Medidas.
- UNE-EN 10024:1995 – Productos de Acero laminado en caliente. Seccion en I con alas inclinadas. Tolerancias dimensionales y de forma.
Las caras exteriores de las alas son perpendiculares al alma y las interiores presentan una inclinacion del 14% respecto a aquellas (I de caras inclinadas), por lo que las alas tienen espesor decreciente hacia los bordes.
Las uniones entre las caras del alma y las caras interiores de las alas son redondeadas. Estas tienen el borde con arista exterior viva e interior redondeada.
Estos perfiles son designados por las letras IPN, seguidas de un numero que indica la altura total nominal (h) del perfil, expresada en milimetros.

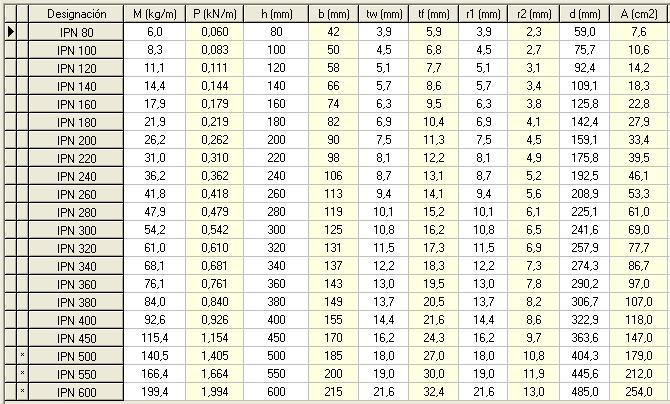

Las medidas, masas, pesos y propiedades geometricas y mecanicas presentadas en las tablas del programa corresponden al perfil teorico.
