CERRAMIENTOS DE FACHADA, PARTICIONES Y MUROS
[]
Funcionalidad
[]
La ALVEOPLACA es un elemento superficial resistente con el que pueden formarse todo tipo de superficies planas o poligonales. Anteriormente se ha estudiado su utilizacion en forjados, formando superficies horizontales o inclinadas; y se ha estudiado su aplicacion a la contencion de empujes, en forma de planos verticales. En esta misma forma de planos verticales, encuentra la ALVEOPLACA una importante aplicacion en el cerramiento y compartimentacion de superficies.
La ALVEOPLACA puede colocarse formando las fachadas de un edificio. En esta funcion constituye un cerramiento fuerte y seguro, de sencilla colocacion y gran rapidez de ejecucion. Su extraordinaria resistencia a flexion le permite soportar, con facilidad, la presion del viento, aun con luces importantes y cantos reducidos. La resistencia de la ALVEOPLACA a golpes, choques, explosiones, intentos de penetracion, y cualquier otra accion de este tipo, la hace muy adecuada para fachadas y particiones de almacenes y todo tipo de edificios industriales, asi como para divisiones entre naves. Su comportamiento ante el fuego se estudia en el capitulo 11 del presente Manual, mientras que en el capitulo 12 se analiza el aislamiento termico y acustico.
Si las ALVEOPLACAS van a estar expuestas a la intemperie, es necesario asegurar la estanquidad de los paramentos exteriores con un correcto sellado de las juntas. La ALVEOPLACA puede fabricarse con acabados decorativos, adecuados para su empleo en exteriores y que ofrecen soluciones muy atractivas. Tambien puede aprovecharse la importante resistencia a compresion de la ALVEOPLACA en direccion de los alveolos, para crear con ella muros portantes. Su capacidad de carga depende de la altura, condiciones de borde y esfuerzos en los extremos, por lo que conviene consultar al Gabinete Tecnico del fabricante. La combinacion de ALVEOPLACAS en forjados, muros y cerramientos, ofrece interesantes sistemas constructivos con un elevado grado de prefabricacion.
Construccion
[]

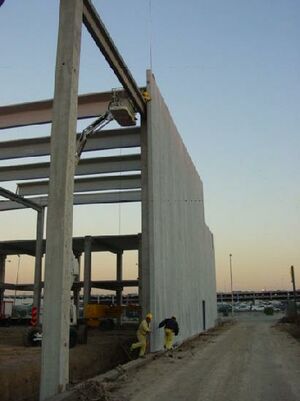

Los panos verticales de ALVEOPLACA pueden formarse con los alveolos en direccion vertical o, salvo en el caso de muros de carga, en direccion horizontal. La figura 10.1.1 ilustra la disposicion vertical. Si es posible, la anchura de huecos de puertas y ventanas deben modularse de acuerdo con las anchuras estandar de la ALVEOPLACA, a fin de evitar cortes, mientras que su altura es indiferente, ya que la ALVEOPLACA se adapta a las longitudes mas convenientes.
El arranque desde el suelo se resuelve apoyando las placas sobre la superficie superior de la cimentacion, debidamente nivelada, y macizando los pies de las placas dentro de la zanja, una vez aplomadas, para fijar su posicion y darles, si fuera necesario, un cierto grado de empotramiento. Las cabezas de las placas se enlazaran adecuadamente a las vigas de la estructura, mediante conectores capaces de transmitir a estas vigas los esfuerzos producidos por el viento o cualquier otra accion.
En el caso de que las placas se coloquen longitudinalmente horizontales (figura 10.1.2), es conveniente que la altura de puertas y ventanas se module de acuerdo con las anchuras estandar de la ALVEOPLACA, mientras que es indiferente su anchura.

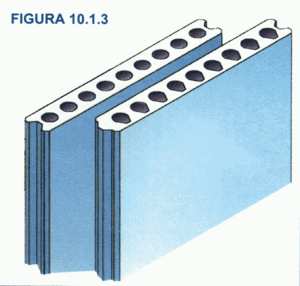

Los extremos de las placas quedaran enlazados a los pilares de la estructura, de modo que puedan transmitirles los esfuerzos. En cualquiera de los dos casos, las juntas entre placas se sellaran adecuadamente. Cuando la ALVEOPLACA se fabrica expresamente para cerramientos, los bordes longitudinales pueden ir preparados para una union machiembrada (figura 10.1.3).
thumb|Figura 10.1.1|leftthumb|Figura 10.1.2|centerthumb|Figura 10.1.3|center
GRADERÍOS
[]
La ALVEOPLACA es la solucion idonea para construir graderios en instalaciones deportivas, teatros y auditorios al aire libre, o cualquier otro recinto en que se pretenda una disposicion escalonada de superficies destinadas a acoger, comodamente, al publico. Su anchura ofrece un amplio espacio para permitir el paso sin estorbar las posiciones de pie y sentado. Su resistencia a flexion admite espaciar largamente los apoyos y aceptar, con seguridad, fuertes concentraciones de publico.
Dado que la armadura activa de la ALVEOPLACA no varia a lo largo de su longitud, se adapta perfectamente a cualquier posicion de la carga.
La construccion del graderio consiste, simplemente, en recibir las placas sobre sus apoyos y realizar los acabados previstos. Es sencillo, rapido, economico y de excelentes resultados.

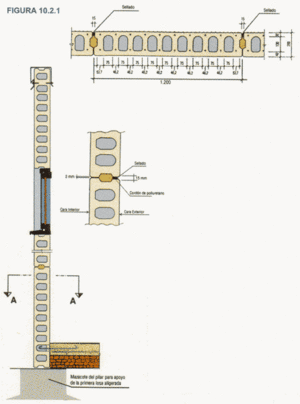

La ALVEOPLACA puede llevar un remate vertical (figura 10.2.1) que cierra el hueco entre una placa y la superior; en caso contrario dicho cierre puede hacerse de fabrica.
Pulsa sobre cada imagen para ampliar su tamano
PASARELAS
[]
La ALVEOPLACA resuelve con toda sencillez el transito de personas y cargas ligeras con acciones dinamicas no relevantes, sobre vias de comunicacion, canales o cualquier otro obstaculo.
Es suficiente recibir las placas en sus apoyos, macizar sus juntas, colocar las barandillas y realizar los acabados convenientes, para tener la pasarela en condiciones de servicio (figura 10.3.1).
La utilidad de la ALVEOPLACA se extiende, tambien, a la ejecucion de la rampa de acceso a la pasarela.
- pulsa para ampliar la imagen
ANDENES, CUBRICIÓN DE CANALES, VALLAS Y FRONTONES
[]

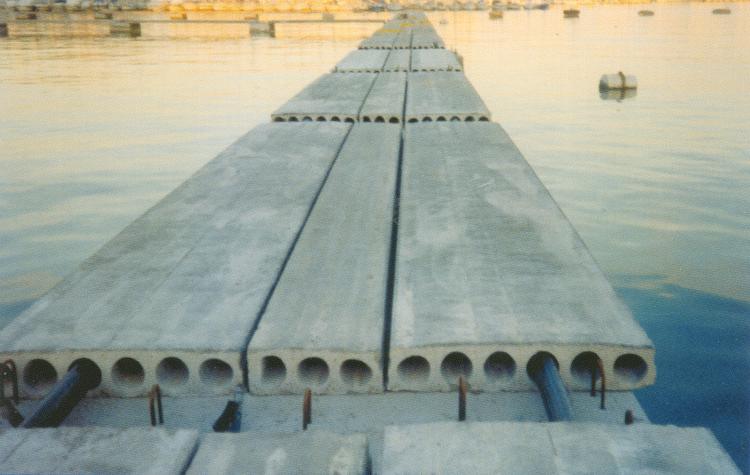

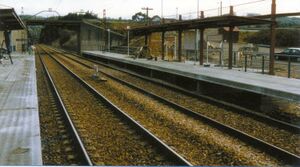

La capacidad de la ALVEOPLACA para soportar cargas importantes, unida a las especiales condiciones de durabilidad que ofrece un buen hormigon pretensado para su empleo a la intemperie (ambiente II), o incluso en ambientes francamente agresivos (ambiente III), la hacen muy adecuada para la construccion de andenes en estaciones de ferrocarril (figura 10.4.1), cubriciones de canales y depositos, obras costeras y otros usos semejantes.
En vallas de altura importante, la ALVEOPLACA de pequeno canto ofrece una adecuada resistencia al viento y al impacto, ademas de una ejecucion sencilla y rapida (figura 10.4.2).
El fronton para juego de pelota exige un paramento vertical plano, que, al aire libre, es una vela al viento. La planeidad de la ALVEOPLACA y su resistencia a la flexion producida por el trabajo en mensula del fronton, con una altura importante, la hacen, siempre disponiendo el pretensado centrado, muy adecuada para este tipo de instalaciones deportivas.
APLICACIONES IMAGINATIVAS
[]

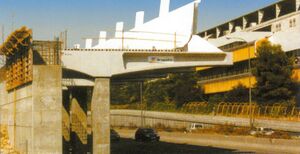

Se han expuesto algunos prototipos de aplicaciones de la ALVEOPLACA, que estimularan la imaginacion del proyectista para aplicarla a otras soluciones: Cubiertas de diversas formas (figura 10.5.1), pantallas acusticas, etc.

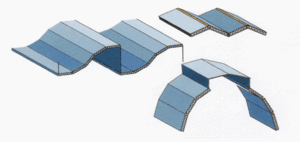

Un nuevo campo consiste en aplicar la ALVEOPLACA a la formacion de superficies poligonales, casi curvas si se utilizan placas de pequena anchura. La figura 10.5.2 ofrece algunos ejemplos.
