Se denomina forjado sanitario o de saneamiento a aquellos forjados que se construyen en los edificios a nivel del terreno natural, y cuyo objetivo es aislarlo del mismo.
Ventajas y Elementos Constitutivos
[]
- Aislantes termicos
- Aislantes hidrofugos
- Facilidad de colocacion
- Ausencia de apuntalamiento
- Construccion sencilla
Los elementos principales del forjado sanitario lo constituyen las viguetas autorresistentes o autoportantes y las bovedillas, que pueden ser ceramicas, de mortero de cemento o de poliestireno expandido, siendo estas ultimas de gran capacidad aislante y de facil colocacion.
Luego se disponen las armaduras de reparto y de negativos, y la capa de hormigon superior.
El forjado y la vigueta deberan cumplir la R.D. 1630/1980 sobre Fabricacion y Empleo de Elementos Resistentes para Pisos y Cubiertas y la vigente Instruccion para el Proyecto y Ejecucion de Forjados: EF-96.
Calculo y Ejecucion de Forjados Sanitarios
[]
- Adoptar el canto del forjado y de la vigueta autoportante.
Cantos de forjado habituales: 22+4/5 (Cantos de vigueta correspondientes: 16‑17 o 18‑19) o
25+4/5 (Cantos de vigueta correspondientes: 22‑23 cm)
- Fijar las hipotesis de carga de proyecto y coeficientes de seguridad
- Dimensionar el tipo de vigueta aislada dentro del canto elegido, efectuando el calculo isostatico para obtener los esfuerzos de servicio y comparar con los utiles de la misma.
- Efectuar un dimensionado en fase de ejecucion
- Comprobar el forjado en fase de servicio ( se parte de un elemento aislado, la vigueta autoportante, con entidad resistente propia, que debe soportar, antes de que frague el hormigon de la capa superior, las cargas del peso propio de los elementos que componen su forjado mas las de ejecucion )
a) Obra con Muros de Carga:( las proximas cargas que soportara el forjado ya ejecutado actuaran probablemente cuando el hormigon haya alcanzado parte o el total de su resistencia de proyecto )
(p/p forjado sanitario + cargas de ejecucion (1 KN/M2) )
b) Con Estructura de Pilares y Vigas: ( las cargas incidentes actuaran casi inmediatamente )
(p/p forjado sanitario + cargas de ejecucion (1 KN/M2) + p/p forjado superior)

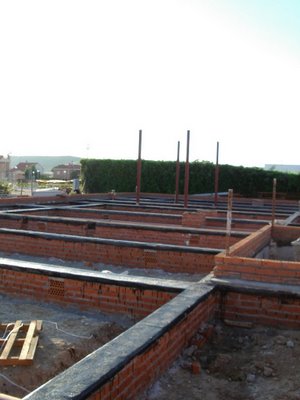

El apoyo habitual del forjado sanitario es sobre muro de fabrica de ladrillo o de hormigon, cimentados en zapata o viga corrida. Aunque algunas veces se apoya sobre vigas de acero.
