Exigencias Técnicas Planteadas a los Tabiques

	Nota: Este artículo ha sido creado y revisado gracias al Profesor Zamora – ESTAV (UPC) en el marco del Programa de Especialistas de la Construpedia.

Dentro de los Materiales de Construcción de Interiores se encuentran los Tabiques. Estos deben cumplir las siguientes exigencias técnicas:

T.- Aislamiento térmico

Aa.- Aislamiento a ruido aéreo

Fc.- Retraso al fuego

R.- Resistencia

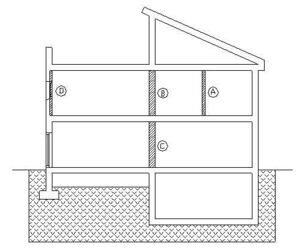

Con respecto al tabique se consideran significativas las siguientes posiciones dentro del edificio:

A.- Habitaciones iguales (mismo uso o titular)

B.- Locales técnicos (intensa presencia de instalaciones)

C.- Locales diversos (cambio titular)

D.- Trasdosados (fachada o medianera)

Aislamiento Térmico (T)

La norma catalana NRE-AT-87 exige considerar el aislamiento térmico en todos los cerramientos delimitadores de zonas térmicas del edificio (conjuntos de locales servidos por una misma unidad de producción de calor / refrigeración), y por tanto resulta de aplicación además de los tabiques interiores que limitan con locales no calefactados o que forman parte de un cerramiento exterior como trasdosado, a los tabiques que delimitan zonas térmicas diversas.

	POSICIÓN	COMENTARIOS	Aislamiento térmico, K (W/m2 ºC)
A	Habitaciones iguales(mismo uso y unizona)	Mismo uso	no es relevante, k < 2.69 (parte maciza)
		Diferente uso
B	Locales técnicos	privado (p.e. baños)	no es relevante, k < 2.69 (parte maciza)
		comunitarios(p.e. sala máquinas)	Pirineos(4)	interior (3)	Prelitoral (2)	Litoral (1)
			1.38	1.80	1.60	2.00
C	Locales diferentes(diferentes usuarios)	zonas comunes o vías de evacuación no calefactadas	1.38	1.80	1.60	2.00
		mismo uso pero calefacción multizona	1.38	1.80	1.60	2.00
D	Trasdosados (*)	medianera	1.38	1.80	1.60	2.00
		fachadas(fachadas ligeras < 200 kg/ m2)	1.2

(*) La utilización de cámaras ventiladas en cerramientos de fachada, hace necesario la exigencia del aislamiento térmico en el trasdosado, que tiene que disponer de aislamiento térmico propio. Es muy importante que la cámara ventilada de la fachada no comunique con las posibles cámaras interiores de los tabiques, que necesariamente no tienen que ser ventiladas.

Aislamiento Acústico a Ruido Aéreo (Aa)

La norma NBE-CA-88 exige los siguientes aislamientos acústicos mínimos con respecto a las paredes separadoras interiores, según el siguiente cuadro resumen:

	POSICIÓN	COMENTARIOS	Aislamiento acústico, R (dB(A)), a ruido aéreo
A	Habitaciones iguales (mismo usuario)	Mismo uso	> 30 dB(A)
		Diferente uso	> 35 dB(A)
B	Locales técnicos	privado (p.e. baños)	> 35 dB(A)
		comunitarios(p.e. sala máquinas)	> 55 dB(A)
C	Locales diferentes(diferentes usuarios)	zonas comuneso vías de evacuación	> 45 dB(A)
		mismo uso (p.e. aulas, hoteles, hospital)	> 45 dB(A)
D	Trasdosados	Medianeras	> 45 dB(A)
		Fachadas	> 30 dB(A)

Retraso al Fuego (Fc)

La norma NBE-CPI-96 exige los siguientes valores de RF con respecto a las paredes separadoras interiores, según el siguiente cuadro resumen:

	POSICIÓN	COMENTARIOS	Seguridad al fuego, RF (minutos), NBE-CPI-96
A	Habitaciones iguales(mismo usuario)	Mismo uso	no necesario
		Diferente uso
B	Locales técnicos(p.e. baños, salas máquinas)	Clasificados según el grado de riesgo	nulo	bajo	medio	alto
			no necesario	RF-90	RF-120	RF-180
C	Locales diferentes(diferentes usuarios)	vías de evacuación	RF-120
		Mismo uso (p.e. aulas, hoteles, hospital)	RF-60
D	Mismo uso	Medianeras	RF-120
		Fachadas	No necesario, excepto en los tramos próximos a la intersección con muros o techos delimitadores del sector de incendio

Resistencia a Acciones Mecánicas (R)

No existen actualmente normas de aplicación directa.

	POSICIÓN	COMENTARIOS	Parámetro resistencia
A	Habitaciones iguales (mismo usuario)	Mismo uso	Resistencia al vuelco Resistencia al impacto cuerpo blando Resistencia al impacto cuerpo duro Resistencia a la penetración Resistencia a cargas colgadas
		diferente uso
B	Locales técnicos (p.e baños, salas máquinas)	privados
		comunitarios
C	Locales diferentes (diferentes usuarios)	zonas comuneso vías de evacuación
		Mismo uso (p.e aulas, hoteles, hospital)
D	Trasdosados	medianeras
		fachadas

Cuadro Resumen de Exigencias

			EXIGENCIAS
	POSICIÓN	COMENTARIOS	T térmicoK (W/m2 ºC)				Aa Ruido aéreoR (dB(A))	F fuego RF (minutos)				R resistencia
			(4)	(3)	(2)	(1)
A	Habitaciones iguales(mismo usuario)	Mismo uso	no necesario				30	No necesario
		diferente uso
B	Locales técnicos(p.e baños, salas máquinas)	Privados	no necesario				35	no cal	90	120	180
		comunitarios	1.38	1.80	1.60	2.0	35
C	Locales diferentes (diferentes usuarios)	zonas comunes o vías de evacuación	1.38	1.80	1.60	2.0	55	120
		Mismo uso (p.e. aulas, hoteles, hospital)	1.38	1.80	1.60	2.0	45	60
D	Trasdosados	Medianeras	1.38	1.80	1.60	2.0	45	120
		fachadas	1.2				30	no necesario (*)

(*) excepto en los tramos cercanos a la intersección con muros o techos delimitadores del sector de incendio.
