Elementos:_Organizacion_Constructiva_de_Muros_y_Forjados
Template:Normabloc
Empleando las piezas de albanileria, es posible aparejar los muros en sus encuentros, adentrando alternativamente las piezas de un muro dentro del otro, lo que se queda manifestado en el aparejo de la fabrica vista.
Si no se desea que en los encuentros se manifieste la traba de unos muros sobre otros, rompiendo el aparejo de la fabrica, puede recurrirse a emplear armaduras de tendel en continuidad o dobladas 90º, en los encuentros de muros en esquina, en «T» o en cruz.

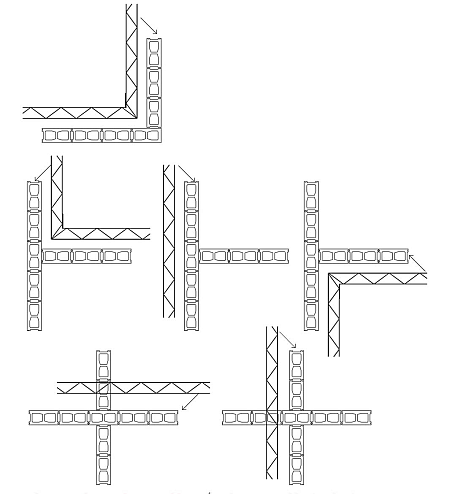

- Encuentros de muros de fabrica armada con cerchas de tendel:

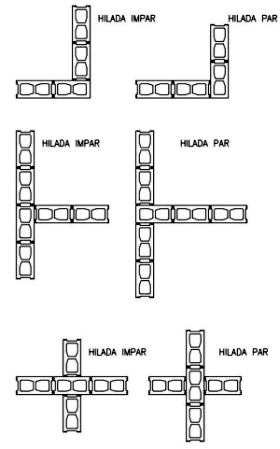

- a. Encuentros de muros sin armar en esquina, en «T» y en cruce.

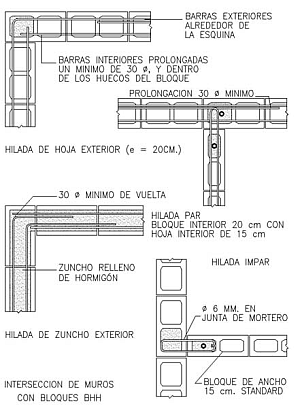

- b. Encuentros de muros armados con barras.

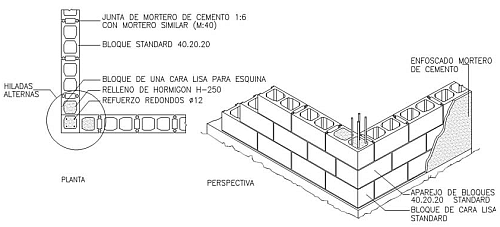

- c. Esquina de fabrica con pilastra (planta y perspectiva).
- Otros tipos de encuentros de muros:
- a. Conexion de las 2 hojas de un muro con llaves de atado sin libertades de movimiento.
- b. Encuentro de muro de carga con muro de arriostramiento, con anclaje que solo permite el libre movimiento vertical.
- c. Junta vertical de movimiento entre 2 panos de un muro de cerramiento, con anclaje que solo permite transmitir esfuerzos perpendiculares al muro.
Se recurre a disponer armaduras de tendel en espera, para levantar y trabar una fase de obra posterior, con otro muro levantado en una fase anterior.
Se aconseja disponer encuentros reforzados con cerchas de tendel para repartir los esfuerzos concentrados que se dan en el encuentro entre muros de carga y muros de arriostramiento sin carga.
A la hora de conectar las dos hojas de un muro, pueden emplearse llaves rigidas, o con una o dos libertades de movimiento, para lo cual habra que disponer entre 3 y 5 llaves/m2, dependiendo de tratarse de la zona intermedia o extrema del pano, y disponiendolas a distancias no mayores de 60cm entre si.
Puede recurrirse a emplear anclajes con solo libertad de movimiento vertical para atar muros que se arriostran entre si, sin que las cargas de uno le afecte al otro.
En muros largos, pueden disponerse juntas verticales de movimiento capaces de absorber la accion horizontal del viento, empleando anclajes deslizantes dispuestos en los tendeles del tipo de pletinas o alambres enfundados en un lateral.
