Módulo
Es una unidad de medida base adoptada en cada proyecto arquitectónico
como unidad común de dimensionamiento de cualquier elemento constructivo.
Dimensión modular
Es la dimensión concreta del ámbito previsto en la obra para que un elemento
prefabricado industrialmente fuera de la misma se acople adecuadamente en el
espacio reservado para acogerlo. Ha de ser múltiplo del módulo base adoptado
en el proyecto (ejemplo: puerta: 800).
Dimensión de producción
La dimensión de producción es la medida establecida por cada fabricante concreto
para la materialización de su producto. Habitualmente, es inferior a la dimensión modular porque debe descontarse el espesor de la junta de coordinación
prevista con la obra. Las imprecisiones debidas a la fabricación han de
estar comprendidas dentro de un intervalo admisible, denominado tolerancia,
establecido respecto a la dimensión de fabricación (ejemplo: puerta: 780).
Dimensión funcional
Es la dimensión que indica la medida útil de un elemento constructivo en relación
con su uso. En el caso de las puertas, suele ser la dimensión del paso útil
de la puerta; en otros productos, es la dimensión que sirve para identificar un
elemento (puerta de 90, ladrillo de 30, tubo de 40…), aunque su dimensión de
fabricación pueda ser inferior o superior a ésta. Es la medida de referencia del
cliente (ejemplo: paso de puerta de 750).
Dimensión de subproducto
Se trata de la dimensión concreta y real de un subproducto que forma parte de un elemento constructivo superior que lo comprende. En el caso de las hojas
de puerta, es mayor que la dimensión funcional de la puerta (para que ajuste),
pero menor que la medida interior del marco, para que la puerta abra (ejemplo:
hoja de 772).

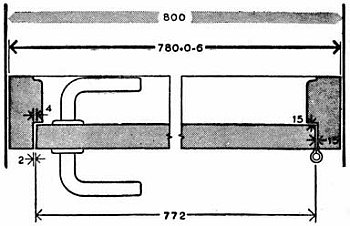

- Dimensión modular = 800 mm (8M; ámbito de inserción en la obra)
- Dimensión de producción = 780.0-6 mm (fabricación de producto)
- Dimensión funcional = 750 mm (paso libre útil)
- Dimensión de subproducto =15 mm (bisagra)
